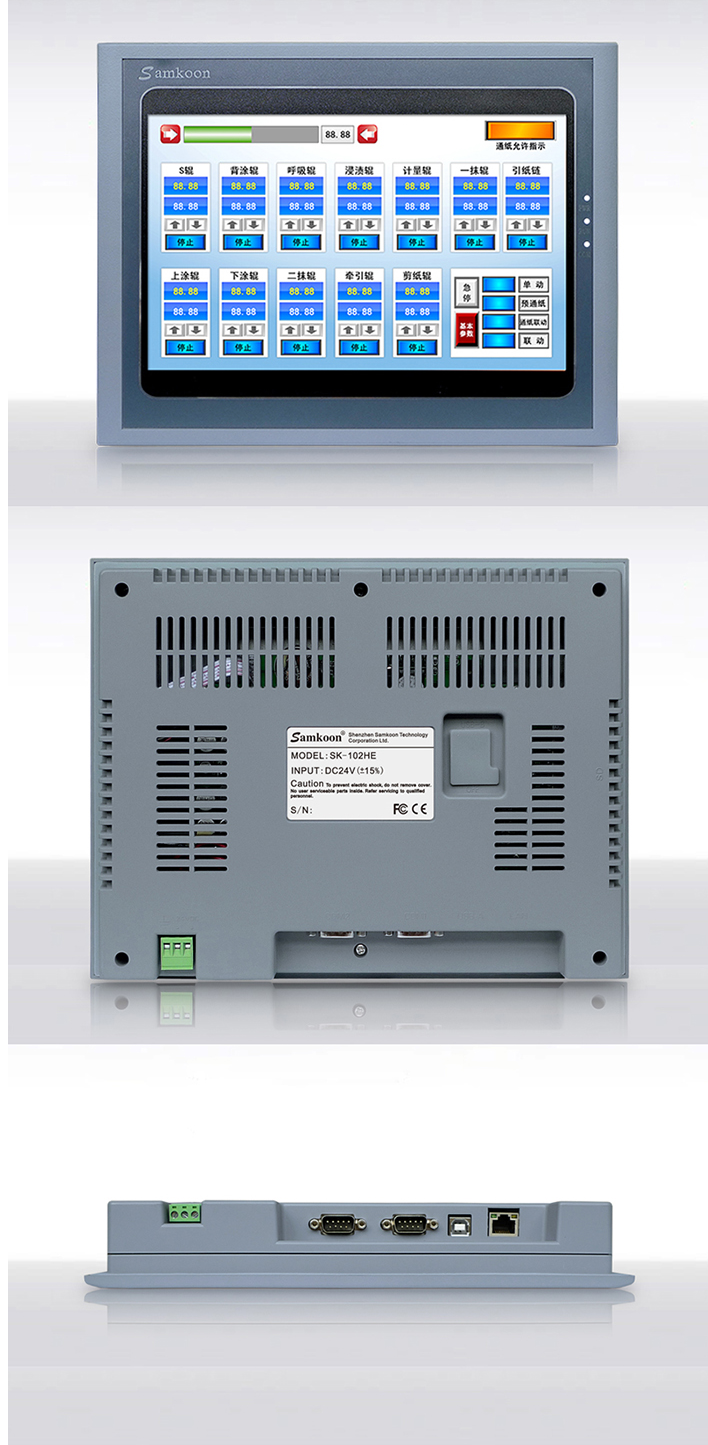

Samkoon SK系列觸摸屏是一款基于Linux系統的人機界面,符合EN55022和EN55024標準,符合FCC、CE、Class A,具有很強的抗干擾能力,符合工業環境的電磁兼容要求。該款產品配備有高性能的Cortex A8處理器,及高容量FLASH,可存儲大量數據,實現數據斷電不丟失;支持U盤存儲,可以實現數據的導入導出、工程更新及配方更新功能;支持在線及離線模擬,可直接從PLC中獲取數據;支持串口打印機,顯現畫面及數據打??;支持一屏多機,實現最大連接32個PLC或智能設備;支持多國語言,可實現5種語言任意切換;支持以太網通訊下載功能。
1. CPU單元
采用ARM Cortex-A8處理器,運算速度更快,功耗更小,運行更穩定。主頻高達600MHZ。
2. 觸摸板顯示單元
采用四線電阻式觸摸板,觸摸精度準確,經久耐用,觸摸壽命長。顯示屏為T(mén)FT LCD,26萬色真彩顯示。
3. 通訊模塊
采用抗干擾,防高壓,放雷擊的設計,增強了通信的準確性和可靠性,支持RS232/422/485通信。
4. 存儲單元
采用高容量的FLASH作為ROM,存取速度快,支持儲存大容量數據,斷電不丟失,支持U盤存儲。
5. 電源模塊
采取高精度開關穩壓電源,功耗小。
6. 芯片
采用的是TI基于ARM Cortex-A8內核的AM3352芯片。該芯片有以下幾個優點:一,該芯片是TI 史上公開資料最全的一個芯片;二,是產品定位最清晰的一個工業控制MCU;三,唯一一個集成2個MAC的 MCU。
7. USB主從站接口
產品提供了USB主站和USB從站接口,USB從站下載口支持10M/S的傳輸速度,快速下載;即插即用的USB主站口支持連接U盤、打印機、鼠標或其他USB設備。
8. 打印機、串行網絡
支持串口打印機打印畫面、數據等等;可以通過RS485通信,實現最大連接32個的PLC或智能設備通信。
9. 穿透通訊
可實現PC通過HMI直接與PLC或連接設備通信;可實現2臺HMI同時與1臺PLC通信。
10. 圖庫
提供大量豐富的、用于各行業的矢量圖;支持自定義矢量圖形,可自繪;支持BMP、JPG等圖片格式作為圖庫圖形;提供標準常用矢量圖外框;
11. 文本字體
多國語言文字,5種語言文字任意切換;支持TRUE TYPE(TTF)字體;支持復雜屬性的字體編輯功能,Unicode編碼,國際標準。
12.在線模擬
使用計算機直接連接PLC來模擬組態工程、可以從PLC獲得數據。
13.宏指令編程
支持C語言腳步;支持自動設置函數庫;支持自由口通信協議;支持C標準的數學運算函數;接口更熟悉,方便使用;多種執行方式。
14.U盤導入導出
支持U盤更新工程;支持U盤的數據導入導出;支持U盤更新配方;
15.其他
報警功能擴展;資料數據的導入導出;
16.以太網通信
通過以太網網絡,實現HMI與HMI、HMI與控制設備的通信。
